Заглушки фланцевые стальные Исполнение 1 на давление Py 2,5 МПа (25 кгс/см2)

  • Заглушки фланцевые стальные Исполнение 1 на давление Py 2,5 МПа (25 кгс/см2)
  • Заглушки фланцевые стальные Исполнение 1 на давление Py 2,5 МПа (25 кгс/см2)
Материал корпуса: марки стали: сталь 20, 09Г2С, 08Х18H10T, 12Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ и др.
Гост: atk-24.200.02-90.pdf

Тип присоединения: Фланцевый
Применение: магистральные и промысловые трубопроводы
Условия эксплуатации: от -70° до +600°С
Рабочее давление PN, МПа: 2,5 МПа (25 кгс/см2)
Производитель: Россия

Номенклатура Dy, мм D, мм D1, мм D2, мм b b1 h d2 d n Масса, кг
ЗФ 1-10-2,5 10 90 60 42 14 12 2 6 14 4 0,5
ЗФ 1-15-2,5 15 95 65 47 10 0,6
ЗФ 1-20-2,5 20 105 75 58 16 14 16 0,8
ЗФ 1-25-2,5 25 115 85 68 22 1,0
ЗФ 1-32-2,5 32 135 100 78 18 16 28 18 1,6
ЗФ 1-40-2,5 40 145 110 88 3 36 1,8
ЗФ 1-50-2,5 50 160 125 102 46 2,2
ЗФ 1-65-2,5 65 180 145 122 20 18 60 8 3,1
ЗФ 1-80-2,5 80 195 160 133 76 3,7
ЗФ 1-100-2,5 100 230 190 158 22 20 94 22 5,8
ЗФ 1-125-2,5 125 270 220 184 24 22 118 26 8,8
ЗФ 1-150-2,5 150 300 250 212 26 24 142 12,1
ЗФ 1-200-2,5 200 360 310 278 24 22 196 12 16,2
ЗФ 1-250-2,5 250 425 370 335 30 27 244 30 29,1
ЗФ 1-300-2,5 300 485 430 390 4 294 16 36,8
ЗФ 1-350-2,5 350 550 490 450 36 33 344 33 58,3
ЗФ 1-400-2,5 400 610 550 505 40 37 390 81,4
ЗФ 1-450-2,5 450 660 600 555 440 20 95,5
ЗФ 1-500-2,5 500 730 660 615 45 42 490 39 131,6
ЗФ 1-600-2,5 600 840 770 720 50 46 5 590 195,4
ЗФ 1-800-2,5 800 1075 990 930 60 56 780 45 24 389,9

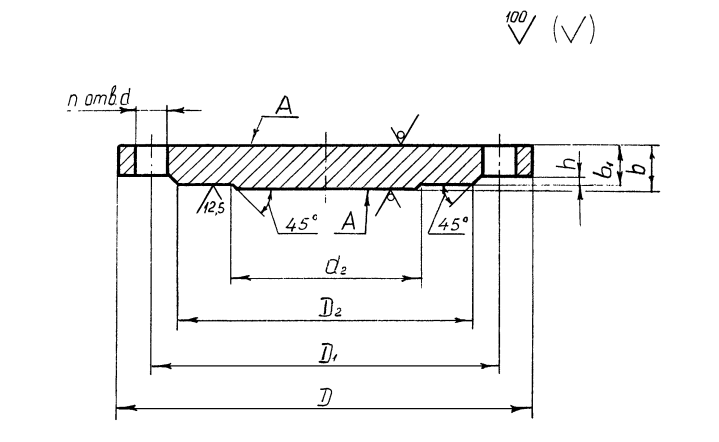

Фланец глухой Исполнение 1 Py 2,5
Пример условного обозначения круглой заглушки исполнения 1 с условным проходом 100 мм на условное давление 2,5 МПа из стали 16ГС категории 6:
Заглушка 1-100-2,5-16ГС-6 АТК 24.200.02-90
